絕緣電阻進行測試分析儀和接地電阻測試儀的測試方式

時間：2022-03-11 16:03:00     來源：www.bdhuanzheng.com     作者：鏵正     瀏覽次數：104次

絕緣電阻測試儀

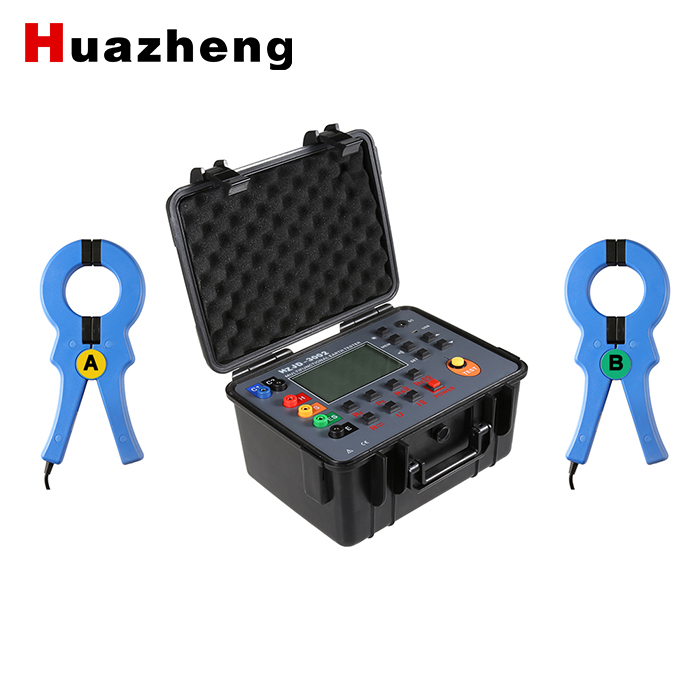

接地電阻測試儀

絕緣電阻測試儀與接地電阻測試儀測試方法的差異

（1）絕緣電阻測試儀的測試方式

絕緣測試儀用于測試電線電纜的相間、層間、中性點之間的絕緣程度。測試值越高，絕緣性能越好。UMG2672電子兆歐表可用于測量絕緣電阻。

（2）接地電阻進行測驗儀的測驗發展方式

接地電阻測試儀是檢測接地電阻是否合格的電源設備。接地電阻測試儀的測試方法是電氣設備接地連接成同一電位，即反應線或防雷引線接近與接地接觸。用接地電阻測試儀測量的值是保證人身安全的有效措施?？蛇x擇微電功率生產的DER2571數字接地電阻測試儀。

（3）絕緣電阻測試儀與接地電阻測試儀原理的差異

絕緣電阻測試儀原理：

當使用絕緣電阻測試儀測量絕緣電阻時，DC電壓U被施加到絕緣上。此時，電流隨時間衰減，最終趨于穩定值。一般，絕緣材料電阻測試儀的電流是電容進行電流、吸收利用電流和傳導電流的總和。電容電壓電流Ic，它的衰減速度發展很快；吸收產生電流Iaδc，它比電容通過電流信號衰減慢得多；傳導電流Inp，它經很短時刻就趨于社會穩定。

在使用絕緣電阻測試儀的過程中，如果絕緣不潮濕，表面干凈，瞬態電流分量Ic和Iac迅速衰減到零，只有一個小的傳導電流Inp通過，由于絕緣電阻與循環電流成反比，絕緣電阻會迅速上升并穩定在一個較大的值。相反，如果絕緣潮濕，傳導電流顯著增加，甚至快于吸收電流Iac起始值，瞬態電流分量顯著減小，絕緣電阻值很低，并且隨著時間的延長略有變化。

因此，在絕緣電阻測試儀的實驗中，一般用吸收率來判斷絕緣的潮濕狀況，當吸收率大于1.3時，絕緣為優良，當吸收率接近1時，絕緣為潮濕。

       接地電阻測試儀的原理：

接地電阻測試儀又稱接地電阻測試儀、接地搖表。接地電阻測試的測試原理是，通過被測對象的接地極E與電源極H(C)之間的交流恒流I，可以得到接地電阻值Rx，求出接地極E與測量極S(P)之間的電位差V。

本文標簽：絕緣電阻進行測試分析儀、接地電阻測試儀
