絕緣油介電強度測試儀的試驗方法

時間：2022-10-14 10:10:49 來源：www.bdhuanzheng.com 作者：絕絕緣油介電強度測試儀廠家瀏覽次數：172次

在電力系統、鐵路系統及大型石油化工廠礦，企業都需要有大量的電氣設備，其內部絕緣大都采用充油絕緣方式，所以絕緣油的介電強度就成為了必測的常規試驗。那么如何對絕緣油的介電強度進行常規試驗呢？這就需要用到絕緣油介電強度測試儀。

下面為大家詳細介紹一下絕絕緣油介電強度測試儀的試驗方法。

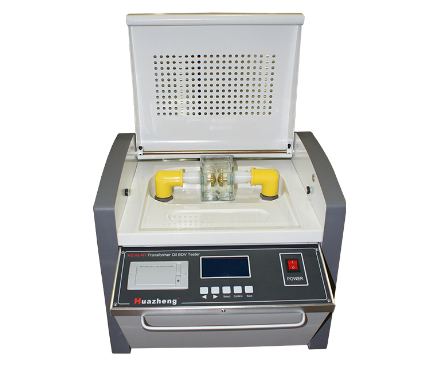

絕緣油介電強度測試儀

一、試驗條件

除環境試驗外，其余各項試驗均在下述基準條件下進行：

a)環境溫度：(20±5)℃。

b)相對濕度：不大于80%。

c)大氣壓力：86kPa~106kPa。

試驗時使用的標準裝置的額定電壓不應低于被檢絕緣油介電強度測試儀的額定電壓，其引入的測量不確定度不應大于被檢測試儀人允許誤差的1/4。

用手感目視方法檢查測試儀外觀。油杯電極及標準尺寸永螺旋測微器或游標卡尺測量。

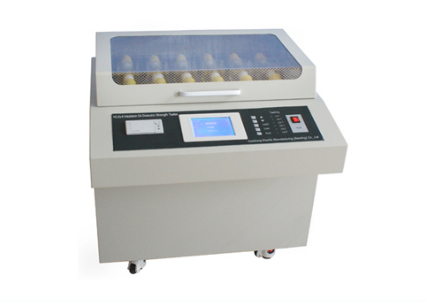

絕緣油介電強度測試儀廠家

用500V絕緣電阻測試儀測量電源端對機殼的絕緣電阻，絕緣電阻應大于20MΩ。

中試控股在電源輸入端對機殼施加5kV、1min工頻交流電壓，試驗中應無擊穿、飛弧現象。

使用不低于2級游標卡尺測量金屬接地端子直徑，端子直徑不應小于6mm。

油杯中加上被試油，進行正常升壓試驗只被試油擊穿，中試控股使用模擬寬帶不低于100MHz的示波器測量被試油發生擊穿直到試驗電壓到零所持續的時間，重復進行10次。當試油發生擊穿后，應能在10ms內切斷油杯上的高壓。

不加安全屏障，進行升壓試驗，測試儀應不能升壓；加上安全屏障，升壓至10kV時移去屏障，測試儀應斷電；永高壓測量儀器測量測試儀，應無高壓輸出。

絕緣油介電強度測試儀具有自動測試、自動攪拌、自動處理、自動打印記數字顯示等功能，且測試精度高、操作方便、安全可靠。保定鏵正電氣公司是專業的絕緣油介電強度測試儀廠家，歡迎有需要客戶朋友來電咨詢。
